Atlas Overview

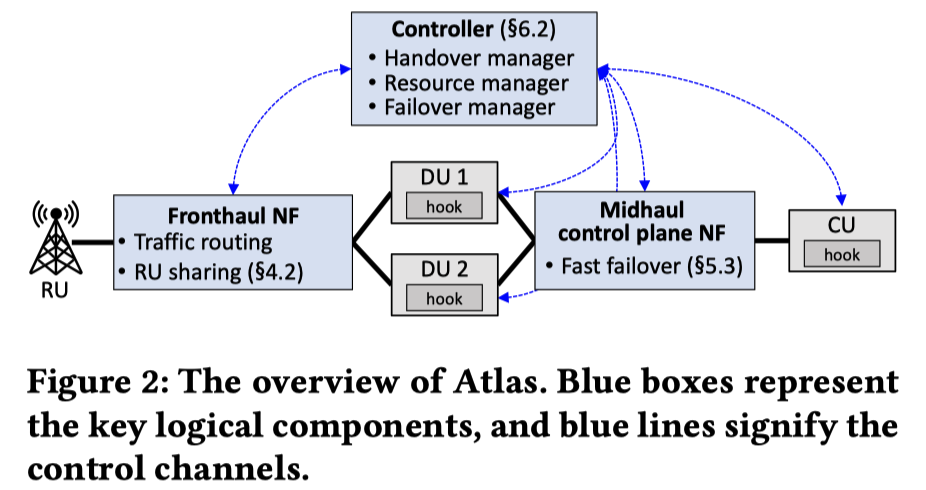

Atlas 架构在逻辑上主要由三个核心组件构成:

• Atlas 控制器 (Controller):

  • 运行多个代理（切换管理器、资源管理器、故障转移管理器），负责通过通知前传和中传 NF 来启动迁移
  • 通过 RPC 通道以及在 DU 和 CU 中的挂钩（hooks）下发调度策略，并接收遥测反馈

• 前传网络功能 (Fronthaul NF):

  • 这是一个逻辑实体，负责修改、转发或丢弃前传数据包，以实现 RU 的硬件共享
  • 在发生故障时，它还负责将主 DU 的前传流量重定向至备份 DU

• 中传控制平面网络功能 (Midhaul control plane NF):

  • 该组件拦截多个 DU 与 CU 之间的 SCTP 协议连接
  • 从而在底层节点崩溃时，为上层 CU 提供早期的 DU 故障通知

配置与 O-RAN 规范集成:

源 DU 和目标 DU 连接到同一个 CU 且具备相同的物理层配置，但会分配不同的小区物理 ID(PCI)

广播信道也被错开在非重叠的时间资源上以确保切换成功

此外，Atlas 的架构与 O-RAN 联盟的 RIC（RAN 智能控制器）规范高度对齐:

• 控制器可直接作为 RIC xApp 运行
• NF 和底层的 Hooks 可以通过 E2 接口, 以 Service Models 的形式部署在 E2 节点内
