Tooth: Toward Optimal Balance of Video QoE and Redundancy Cost by Fine-Grained FEC in Cloud Gaming Streaming

(1) 论文核心动机与痛点

云游戏对低延迟的要求极其苛刻（通常要求用户从输入操作到屏幕响应的交互延迟低于 100ms）

为了在丢包时满足这种低延迟，现有的云游戏系统通常采用前向纠错（FEC）机制来恢复数据，而不是单纯依赖重传（重传会引入额外的往返时间 RTT 延迟）

然而，现有的 FEC 算法存在一个致命缺陷：它们是“粗粒度”的，给几乎所有的视频帧应用了统一的冗余率

  • 帧长差异被忽略：

    • 由于视频编码码率的自适应调整（如 GCC）以及可变码率（VBR）编码的特性，云游戏视频帧的大小差异巨大，长度从2个数据包到超过80个数据包不等

  • LRIF（帧内丢包率）的统计陷阱：

    • 根据大数定律，较小的帧需要极高的冗余率才能在丢包时成功恢复（可能高达 30% 以上）
    • 而大帧由于包含的数据包多，需要的冗余率其实很低（如 2% 左右）

  • 导致的后果：

    • 由于现有方案一视同仁地添加冗余
    • 直接导致了小帧“欠保护”（无法恢复，引发频繁的交互卡顿），而大帧“过保护”（浪费了大量带宽，多余的突发流量甚至加剧了网络拥塞）
FEC机制简介

FEC（Forward Error Correction，前向纠错）是一项在实时网络传输中非常核心的“防丢包”技术

在传统的数据传输中，如果接收方发现某个数据包在半路丢了，会要求发送方重新传一次，这被称为重传机制（Retransmission）

重传机制很节省带宽（因为只补发丢失的包），但会带来额外的往返时间（RTT）延迟

而 FEC 的思路则完全不同:

  • 主动添加冗余: 发送方在发出原始数据包之前，会通过特定的编码算法（如 Reed-Solomon 编码），主动计算并生成一些“冗余数据包”
    • 将它们和原始数据拼在一起发送出去
  • 本地直接恢复: 如果网络中途丢失了部分数据包，只要丢失总数没超过冗余的上限，接收方就不用请求重传
    • 它可以直接利用手里收到的健康数据包和冗余包，通过数学解码，把丢失的原始数据原地“算”出来并恢复

(2) Tooth 的核心创新：细粒度的逐帧 FEC

为了解决上述矛盾，作者提出了 Tooth —— 一种能够根据帧长自适应调整每帧冗余率的细粒度 FEC 机制

它的目标是既保证小帧能成功恢复，又避免大帧浪费带宽，从而取得体验质量（QoE）与冗余成本之间的最佳平衡

要实现逐帧 FEC，不仅要考虑应用层的帧长（\(fl\)），还要考虑传输层的网络丢包模式（包括丢包率 \(lr\) 和丢包聚集度 \(la\)）

为了满足云游戏实时编码的极高时效性要求（例如 60 FPS 下每帧处理时间仅约 16.7ms），Tooth 设计了一个巧妙的“解耦双模块”架构:

  • 慢模块 (Slow-module)：用于预测未来的网络丢包模式

    • 运行频率低：仅在接收到新的 RTCP 网络反馈时（例如每100ms）触发一次，避免不必要的算力消耗
    • 技术细节：利用轻量级的 1D-CNN 提取丢包的空间分布特征，再结合全连接网络（FC），根据历史丢包数据预测未来的网络丢包率（\(lr_f\)）和丢包聚集度（\(la_f\)）
    • alt text

  • 快模块 (Fast-module)：用于实时决定每一帧的最佳冗余率

    • 运行频率高：在每次视频编码器生成新帧时立即运行
    • 技术细节：摒弃了笨重的神经网络，采用了轻量级的 随机森林 (Random Forest, RF) 模型
      • 将慢模块传来的 \(lr_f\)、\(la_f\) 以及当前帧的长度 \(fl\) 作为输入，快速输出当前视频帧所需的最佳 FEC 冗余率
    • alt text

展开讲讲: Dual-module Architecture

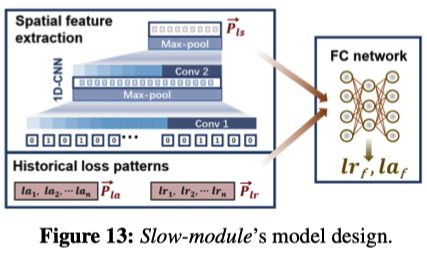

[1] "慢模块" 的核心任务是学习网络的波动，从而预测未来的网络丢包率（\(lr_f\)）和丢包聚集度（\(la_f\)）

  • 运行频率：为了节省算力，慢模块不需要逐帧运行，而是仅在接收到新的 RTCP 网络反馈时（例如每 100 毫秒）才激活一次
  • 模型输入与特征提取：
    • 它接收过去的丢包率序列 \(\vec{P_{lr}}\) 和丢包聚集度序列 \(\vec{P_{la}}\)
    • 同时，作者设计了一个 1D-CNN（一维卷积神经网络），将过去 N 个数据包的到达情况编码为 0 和 1 的向量，以此提取网络丢包的“空间分布特征” \(\vec{P_{ls}}\)
  • 非对称损失函数（Asymmetric Loss Function）：这是慢模块设计中的一个亮点。模型通过全连接层（FC）输出预测值。但在训练时，作者特意设计了非对称的损失函数 \(\mathcal{L}_s\)
    • 高估网络糟糕程度：会导致多加冗余，浪费一点带宽
    • 低估网络糟糕程度：会导致冗余不足，直接引发游戏卡顿，这是云游戏绝对无法容忍的
    • 因此，损失函数会对“低估”情况施加更大的惩罚权重，确保预测偏向于保障流畅体验

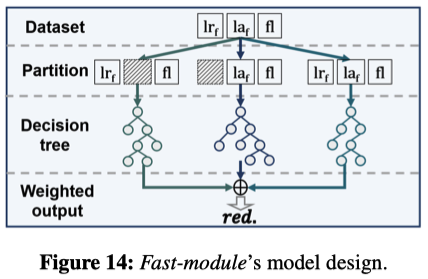

[2] "快模块" 的任务是接收慢模块传来的未来网络预测值（\(lr_f\), \(la_f\)），并结合当前即将编码的帧长度（\(fl\)），瞬间输出该帧所需的最佳冗余率

  • 运行频率：在每次视频编码器生成新帧时立即运行（每秒高达 60 次）
  • 摒弃复杂神经网络，选用随机森林（Random Forest）：
    • 由于输入特征（尤其是 \(lr\) 和 \(la\)）具有极高的基数（数百个不连续的潜在值），且它们与冗余率之间的关系是非线性的，简单的数学公式无法映射，而庞大的神经网络又会带来不可接受的推理延迟
  • 模型机制：作者选用了轻量级的随机森林模型
    • 随机森林通过多棵决策树并行处理，能够完美捕捉高基数特征和非线性关系
    • 为了防止模型过度依赖某单一特征（比如只看丢包率而忽略帧长），作者在训练时对数据集进行了巧妙的分区配置，让不同的决策树子集侧重学习不同的特征组合（如 \((lr, fl)\)、\((la, fl)\) 或 \((lr, la, fl)\)）
    • 最终的冗余率由所有决策树的输出取平均值决定
Danger

笔者评价是本文纯纯黑魔法. 不知道nsdi咋中的...
