Exploring the search space¶

这部分是本文从理论走向系统实现的关键桥梁.

以 Starlink 的 shell 1 作为基准, 采用"控制变量法", 逐一分析了各个单一设计参数对网络性能(吞吐量、延迟、覆盖率)的影响, 并提炼出了 5 个极具价值的"领域知识(Key Takeaways)"

Tip

(1) 画图是真漂亮, 学习了

(2) key takeaway 也非常到位, 让人一目了然地理解每个参数的影响. 学习这种"突出重点"的LaTeX写法

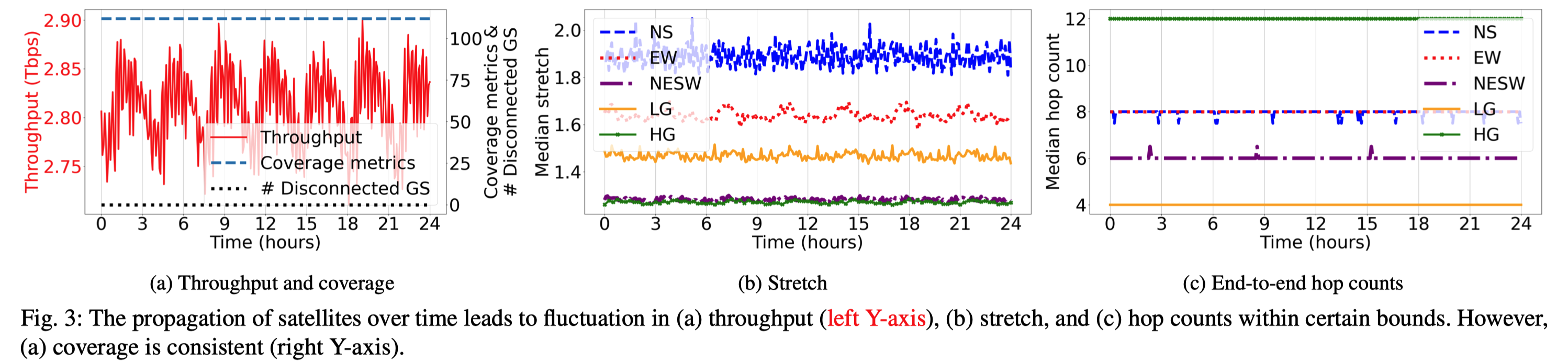

1. LEO 动态特性(t)的影响¶

alt text

alt text

核心发现:

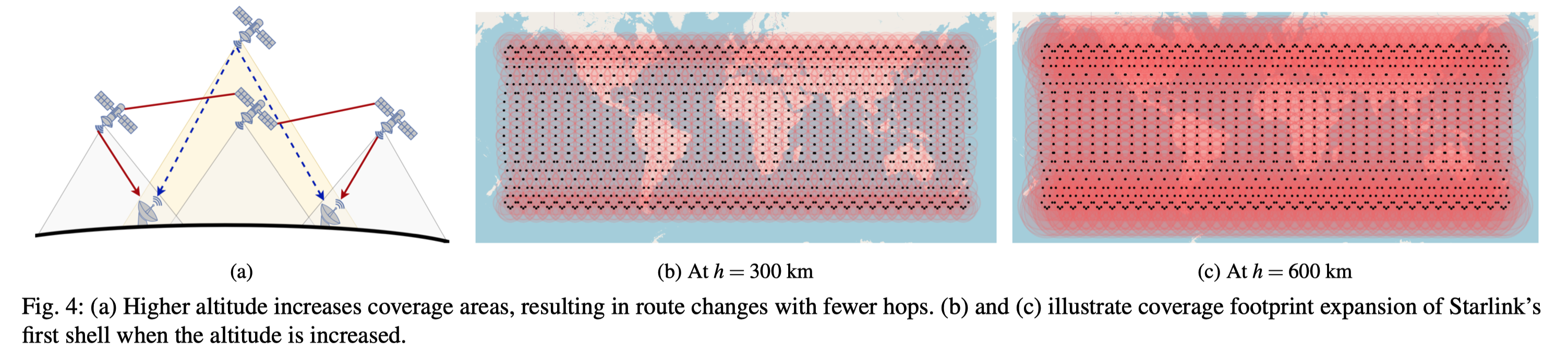

- 提高海拔可以扩大卫星在地面的覆盖足迹(如 Fig. 4(a)-(c) 所示)
- 这种更高的覆盖率初期会提升端到端的路径多样性, 从而增加吞吐量
- 但如果海拔过高, 会导致星地链路(GSL)变长、大气损耗加剧, 且单星连接的地面站过多导致带宽稀释, 最终使吞吐量下降
图表印证:

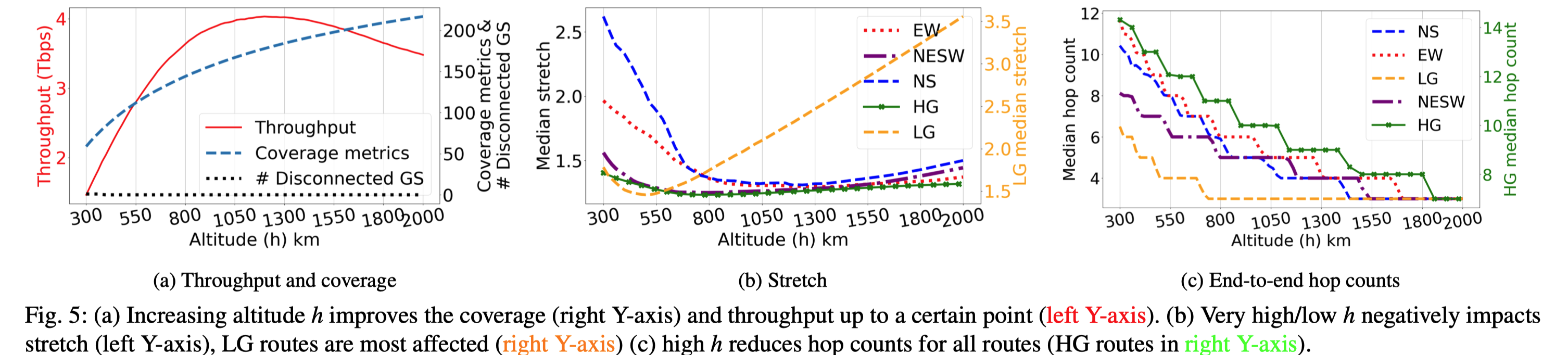

- 如 Fig. 5(a) 所示, 吞吐量随高度增加先升后降
- 如 Fig. 5(b)-(c) 所示, 较高的海拔能显著减少路由跳数和拉伸度
领域知识 (Takeaway 2):
- 较低的海拔会导致覆盖盲区和高延迟
- 过高的海拔会降低聚合吞吐量
- 微小的高度变化对整体性能影响不大

核心发现:
- 倾角决定了卫星主要覆盖的纬度带
- 网络性能关于 \(90^\circ\)(极地轨道)完全对称(\(5^\circ\) 到 \(90^\circ\) 与 \(90^\circ\) 到 \(175^\circ\) 对称)
图表印证:
- 如 Fig. 6(a) 所示, 吞吐量在 \(40^\circ\) 倾角时达到峰值.
- 这是因为如 Fig. 7(a)-(b) 所示, 全球人口最多的 100 个城市(即流量需求大的地区)正好与该倾角下的卫星轨迹完美契合.
- 而极地轨道(\(90^\circ\), 如 Fig. 7(c) 所示)将卫星浪费在了无地面站的两极;倾角过低(\(5^\circ\), 如 Fig. 7(d) 所示)则导致高纬度城市断连.
- 在延迟方面, 如 Fig. 8 所示, 极地轨道有利于南北向(NS)直达路由, 而低倾角有利于东西向(EW)路由.
领域知识 (Takeaway 3):
- 轨道的倾角必须与地面站的地理分布以及路由走向相匹配, 才能最大化吞吐量并最小化延迟.

alt text

核心发现:
- 较低的仰角能带来更大的覆盖面积, 从而提升吞吐量.
- 但如果仰角过小(如 \(< 10^\circ\)), 星地链路会贴近地平线, 穿越大气的距离极长, 带来巨大的损耗.
图表印证:

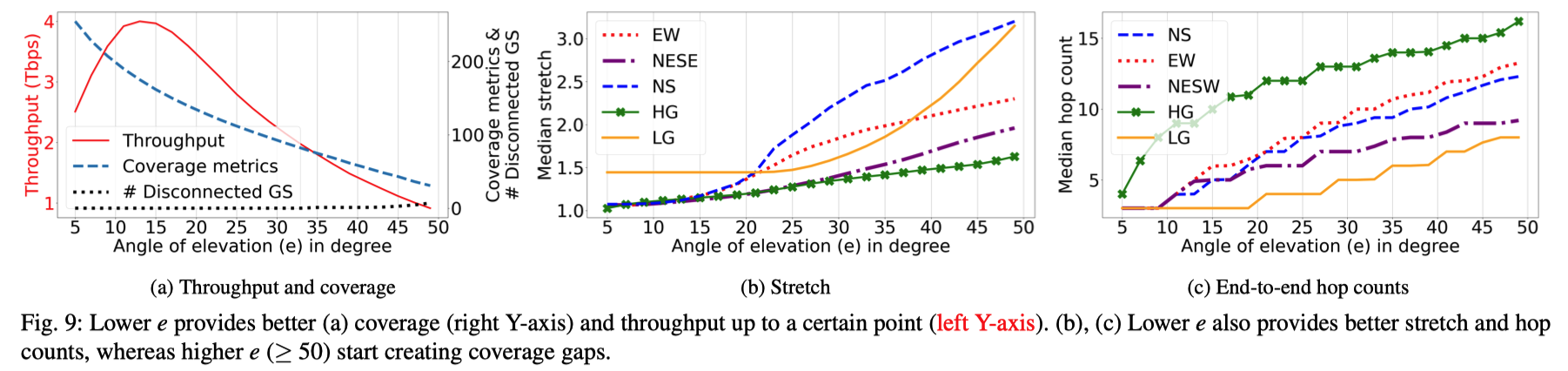

- 如 Fig. 9(a) 所示, 吞吐量在 \(13^\circ\) 左右出现拐点并急剧下降.

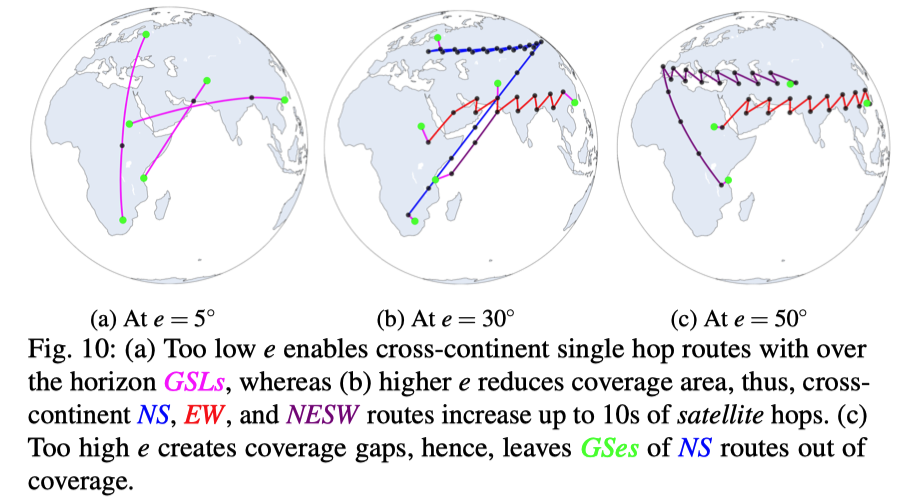

- 如 Fig. 10(a) 所示, 极低的仰角虽然能用单跳跨越大洲, 但不现实;而过高的仰角(如 Fig. 10(c) 所示)会产生覆盖盲区.
领域知识 (Takeaway 4):
- 极端的仰角值不可取, 仰角需要结合其他参数进行调优才能释放最佳性能.

核心发现: 这三个参数(\(o, n, p\))共同决定了星间链路(ISL)网格的拓扑形状, 而不影响地面覆盖率.
图表印证:
- 如 Fig. 11 所示, 参数决定了网络是偏东西向(图a)、偏南北向(图b)、完美十字网格(图c, \(p=0\))还是菱形网格(图d, \(p=0. 5\)).
- 对于大型星座, 如 Fig. 12(a)-(c) 和 Fig. 13 所示, 采用更多的轨道数(\(o \gg n\))和 \(0. 5\) 的相位偏移, 可以极大增加长距离(HG)路由的路径多样性, 进而容纳更多的流量.
领域知识 (Takeaway 5):
- 对于规模够大(>300 颗)的星座, 使用远多于单轨卫星数的轨道数(\(o \gg n\))并设置 \(0. 5\) 的相位偏移, 可以有效提高吞吐量.

这一章是化繁为简的精髓!

作者通过对这五大维度的探究, 成功将高维黑盒剥开, 为第 5 章提出"先固定拓扑参数 (\(o, n, p\)), 再局部搜索空间参数 (\(h, i, e\))"的大幅度剪枝策略(降维打击)提供了强有力的理论依据.
